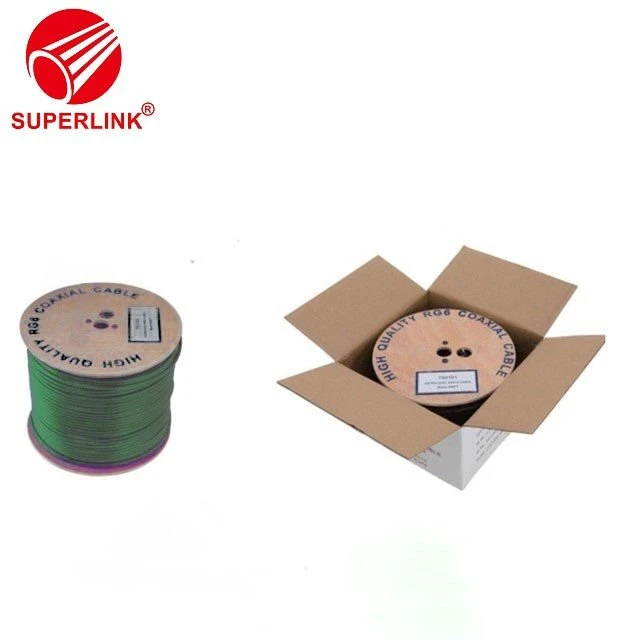

رقيقة ميني 75Ohm الكيبل التلفزيوني CCTV COMNIUCATION KX6 الكابلات المحورية

موصل

BC / CCS

0.81 مم (20 AWG ، 0.032)

عازل

FPE

3.66 ملم (0.144)

الدرع الأول

الفويل

100٪ تراكب> ؛ 2 مم

الدرع الثاني

BC أو Al Braiding

40%-95%

53%

الدرع الثالث

الفويل

100٪ ، تداخل> ؛ 2 مم

4 الدرع

BC أو Al Braiding

40%

سترة PVC / PE

القطر الخارجي

6.1 مم (0.24)

6.1 مم (0.2)

6.73 مم (0.265)

السماكة الاسمية

0.81 مم (0.032)

0.76 مم (0.030)

0. 86 ملم (0.034)

رسول

صلب

1.30 ملم

الخصائص الكهربائية

معاوقة

50 أوم

نطاق الترددات

0 ~ 11 جيجاهرتز لـ 50 أوم ،

VSWR

(الجهد نسبة موجة دائمة)

نوع مستقيم ≦ 1.15 كحد أقصى ،

نوع R / A ≦ 1.25 كحد أقصى

عازل تحمل الجهد

1000V جذر متوسط ​​التربيع عند مستوى سطح البحر

2500V جذر متوسط ​​التربيع عند مستوى سطح البحر

طاقة كهربائية شغالة

1000V جذر متوسط ​​التربيع عند مستوى سطح البحر

مركز مقاومة الاتصال

≤ 1 متر مكعب (ملي أوم كحد أقصى)

مقاومة الاتصال الخارجي

≦ 1 متر مكعب (ملي أوم كحد أقصى)

مقاومة الإهانة

≧ 5000 متر مكعب (ميغ أوم دقيقة)

الخصائص الميكانيكية

اقتران

حربة

الاحتفاظ بالاتصال

4 أرطال كحد أدنى

متانة التزاوج

≧ 500 دورة (لتلامس البريليوم النحاسي)
